CNC en compact et profilés 20x80

Message non lu par Latelier Vosgien » 15 sept. 2019, 17:37

Bonjour voici le début de fabrication d'une nouvelle CNC en stratifié compact et profilés alu 20x80

Les moteur seront des moteurs nema 17 coupleux https://protype3d.fr/407-moteur-nema-17-70ncm.html

L'entrainement sera par courroies GT2 6 mm
Les axes se déplaceront avec des poulies V-Slot de 24 mm
Le chassis sera composé de profilés alu 20x80 type-B
A bientôt pour la suite.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
DranerB
Administrateur
Messages : 1809
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 101 fois
A été remercié : 196 fois
Contact :

Re: CNC en compact et profilés 20x80

Message non lu par DranerB » 15 sept. 2019, 20:02

Latelier Vosgien a écrit :
15 sept. 2019, 17:37
Bonjour voici le début de fabrication d'une nouvelle CNC en stratifié compact et profilés alu 20x80

Les moteur seront des moteurs nema 17 coupleux https://protype3d.fr/407-moteur-nema-17-70ncm.html

L'entrainement sera par courroies GT2 6 mm
Les axes se déplaceront avec des poulies V-Slot de 24 mm
Le chassis sera composé de profilés alu 20x80 type-B

A bientôt pour la suite.
Super! Juste une petite remarque: Elle va faire quelles dimensions? Je crains que les courroies GT2 de 6 mm soient juste. Tu sais qu'il existe maintenant des courroies plus costaudes, qu'on peut trouver en plus grandes largeur? Il faut pouvoir l'absorber, ce couple... :-)

Rxemple: https://www.ebay.co.uk/itm/HTD-5M-Rubbe ... 2742822536
Bien Cordialement,
Bernard
Latelier Vosgien
Pied Tendre Actif
Messages : 22
Enregistré le : 09 sept. 2019, 17:43
Localisation : vosges
A remercié : 2 fois
A été remercié : 5 fois

Re: CNC en compact et profilés 20x80

Message non lu par Latelier Vosgien » 15 sept. 2019, 22:03

Bonsoir et merci pour les dimensions ce sera environs 1000x800 mm , pour les courroies ça vas être difficile de les changer car elles passent dans la rainure de 6 mm du profilé .

Voici quelques vues du plan en 3D ,
Bonne soirée.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
DranerB
Administrateur
Messages : 1809
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 101 fois
A été remercié : 196 fois
Contact :

Re: CNC en compact et profilés 20x80

Message non lu par DranerB » 15 sept. 2019, 22:57

Latelier Vosgien a écrit :
15 sept. 2019, 22:03
Bonsoir et merci pour les dimensions ce sera environs 1000x800 mm , pour les courroies ça vas être difficile de les changer car elles passent dans la rainure de 6 mm du profilé .
Rien ne t'oblige à les faire passer dans la rainure du profilé. C'est même, en fait, une mauvaise idée. Les Shapeoko et autres qui utilisent ce système ont toutes des problémes de tension de courroie, en raison de la manière dont c'est fait. Tu conçois toi même, tu peux faire autrement.

Regardes cette image, comme exemple d'une autre méthode:
Bien Cordialement,
Bernard
Latelier Vosgien
Pied Tendre Actif
Messages : 22
Enregistré le : 09 sept. 2019, 17:43
Localisation : vosges
A remercié : 2 fois
A été remercié : 5 fois

Re: CNC en compact et profilés 20x80

Message non lu par Latelier Vosgien » 16 sept. 2019, 21:00

Merci pour tous ces conseils , je vais voir si c'est modifiable car mes découpes sont déjà faites .

J aurais une petite question sur cette cnc je vais y mettre cette broche : https://fr.aliexpress.com/item/32864211347.html

Sur la capture si dessous je vois une sortie MACh3 pour gérer le démarrage de la broche ?
Si oui est ce que je peu la connecter sur ma carte mana qui possède une sortie broche mais en 12 volts ?
Bonne soirée .
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
DranerB
Administrateur
Messages : 1809
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 101 fois
A été remercié : 196 fois
Contact :

Re: CNC en compact et profilés 20x80

Message non lu par DranerB » 16 sept. 2019, 23:26

Latelier Vosgien a écrit :
16 sept. 2019, 21:00
Merci pour tous ces conseils , je vais voir si c'est modifiable car mes découpes sont déjà faites .

J aurais une petite question sur cette cnc je vais y mettre cette broche : https://fr.aliexpress.com/item/32864211347.html

Sur la capture si dessous je vois une sortie MACh3 pour gérer le démarrage de la broche ?
Si oui est ce que je peu la connecter sur ma carte mana qui possède une sortie broche mais en 12 volts ?


Bonne soirée .
NON! Surtout pas. La "sortie" que tu vois n'est pas une sortie, mais une entrée! Plus précisément une entrée PWM (Pulse Wide Modulation) pour contrôler la VITESSE de la broche par programme, pas juste la démarrer. C'est clairement indiqué sur l'image que tu montre: Potentiometer OR Mach3. C'est l'un où l'autre. Chose que tu peux très bien faire depuis GRBL. Simplement, l'Arduino ne pouvant sortir plus que 5 volts, il faut un "machin" pour booster les 5 volts en 10 volts. Exemple:

https://www.amazon.fr/Voltage-Convertis ... =8-1-fkmr2


Je vois sur ta carte qu'il y a une sortie "servo" avec un signal PWM, maintenant, ne connaissant pas le brochage, je ne sais pas si le signal GRBL pour la broche sort là. Tu pourrais éventuellement aller piquer le bon pin sur l'Arduino nano. Mais, de mon point de vue, encore plus simple: gardes donc ta carte Mana pour ton "ancienne" machine, et achètes un Arduino avec un CNC shield pour ta nouvelle machine. Tu auras quelque chose d'adapté à ta CNC, plutôt qu'une chinoiserie normalement faire pour un laser... :-)
Bien Cordialement,
Bernard
Latelier Vosgien
Pied Tendre Actif
Messages : 22
Enregistré le : 09 sept. 2019, 17:43
Localisation : vosges
A remercié : 2 fois
A été remercié : 5 fois

Re: CNC en compact et profilés 20x80

Message non lu par Latelier Vosgien » 19 sept. 2019, 10:48

Ok merci :) .

La suite de la CNC :

L'axe Z réalisé avec du profilé 20x40 et du compact de 13 mm

guidage linéaire diamètre 8 mm et Tige Filetée Trapézoidale Précision ø8 mm

Le coupleur souple a été remplacé par un rigide .

Quelque photos
Bonne journée.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar du membre
madhatter
Pied Tendre Actif
Messages : 26
Enregistré le : 14 sept. 2019, 20:44
Localisation : Toulouse
A remercié : 16 fois
A été remercié : 1 fois
Contact :

Re: CNC en compact et profilés 20x80

Message non lu par madhatter » 19 sept. 2019, 12:45

Latelier Vosgien a écrit :
16 sept. 2019, 21:00
Merci pour tous ces conseils , je vais voir si c'est modifiable car mes découpes sont déjà faites .

J aurais une petite question sur cette cnc je vais y mettre cette broche : https://fr.aliexpress.com/item/32864211347.html

Sur la capture si dessous je vois une sortie MACh3 pour gérer le démarrage de la broche ?
Si oui est ce que je peu la connecter sur ma carte mana qui possède une sortie broche mais en 12 volts ?


Bonne soirée .
Ça me rappelle les interrogations que j'ai eu pour mon projet plasma et que j'ai résolut hier. J'ai besoin que l'allumage de la torche puisse être commandé via le Gcode et j'ai donc utilisé un relais.
Je sais pas si ce que je vais te décrire peut s'appliquer pour ta carte mana, j'espère que Bernard pourra me corriger si je dis des conneries !

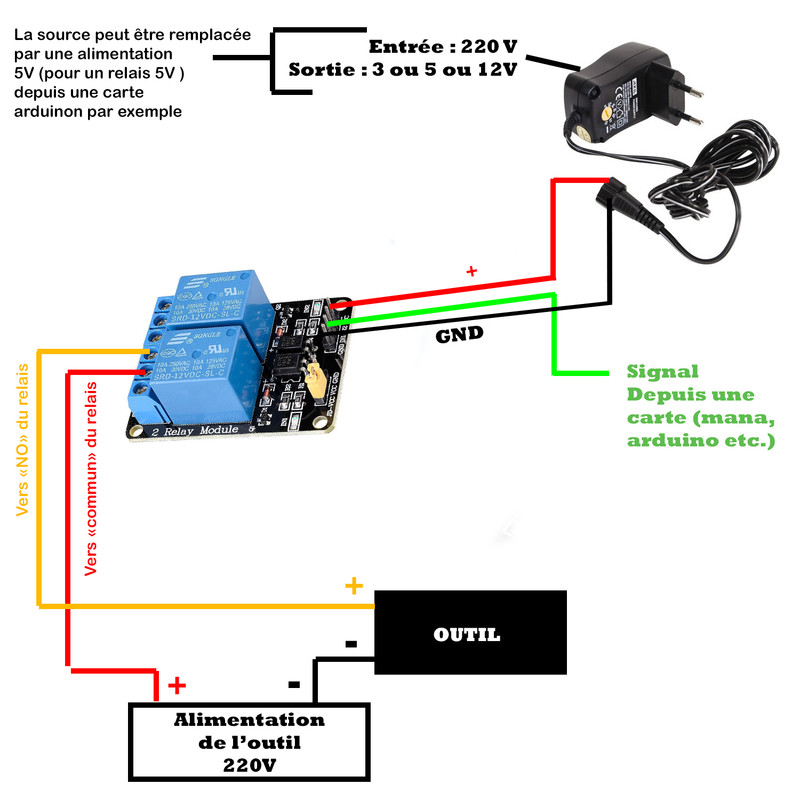

Je vais te joindre un schéma ce sera plus simple.
Pour information il existe des relais 5V et 12V pour commander un appareil jusqu'à 250V 10A

Relais simple, 5V :

Moi, parce que je n'avais pas trouvé autre chose de disponible, j'ai un relais double en 12V:

Après c'est simple, il te suffit d'alimenter ton relais via 5V (soit de ta carte mana si elle le peut, soit via un transfo tout simple).
Moi par exemple, j'utilise une arduino uno qui ne délivre que 5V mais le relais à besoin de 12V, je l'alimente donc avec un transfo 12V
Transfo réglable 3 ou 5 ou 12V d'ailleurs !

Pour le câblage, c'est simple :

Voilà, j'espère que je suis pas hors sujet !
https://www.instagram.com/la_graine_du_quercy/

Projet CNC plasma 2 axes :
- arduino uno
- cnc shield protoneer V3.0
- moteur nema 17
- contrôleur moteur DRV8825
- end stop
- firmware GRBL 1.1h
- UGS platform + arduino IDE
Latelier Vosgien
Pied Tendre Actif
Messages : 22
Enregistré le : 09 sept. 2019, 17:43
Localisation : vosges
A remercié : 2 fois
A été remercié : 5 fois

Re: CNC en compact et profilés 20x80

Message non lu par Latelier Vosgien » 19 sept. 2019, 13:01

Merci , je vais attendre la réponse de Bernard car moi j y connais rien en électronique :lol:
Avatar du membre
DranerB
Administrateur
Messages : 1809
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 101 fois
A été remercié : 196 fois
Contact :

Re: CNC en compact et profilés 20x80

Message non lu par DranerB » 19 sept. 2019, 14:32

madhatter a écrit :
19 sept. 2019, 12:45

Ça me rappelle les interrogations que j'ai eu pour mon projet plasma et que j'ai résolut hier. J'ai besoin que l'allumage de la torche puisse être commandé via le Gcode et j'ai donc utilisé un relais.
Je sais pas si ce que je vais te décrire peut s'appliquer pour ta carte mana, j'espère que Bernard pourra me corriger si je dis des conneries !


Après c'est simple, il te suffit d'alimenter ton relais via 5V (soit de ta carte mana si elle le peut, soit via un transfo tout simple).
Moi par exemple, j'utilise une arduino uno qui ne délivre que 5V mais le relais à besoin de 12V, je l'alimente donc avec un transfo 12V

Voilà, j'espère que je suis pas hors sujet !
Non, tu n'es pas hors sujet, mais 2 choses:
  1. une broche telle que celle montrée par @Latelier Vosgien ne se pilote pas en tout où rien, par différence avec une torche plasma (On peut mais ce serait bien dommage)
  2. Normalement, tous les neutres devraient être reliés. Envoyer un signal 5 volts à un relais 12 volts, sans rien faire d'autre, est assez dangereux pour l'Arduino. Si tu es obligé d'utiliser un relais 12 volts, mets un coupleur opto-electronique entre les 2.
Bien Cordialement,
Bernard
