Rainurage

Message non lu par jp1974 » 08 mars 2020, 17:54

Bonjour à tous,

Nouveau sur le forum, sur Fusion et sur la 3D en général j'ai crée une pièce et je souhaiterai y faire une rainure dans le centre de la pièce (sur le coté) mais je ne m'en sors pas je ne trouve pas la fonction qui me permettrait de le faire.

La pièce est une roue d'une tête d'aspirateur. La rainure au centre permet d'y mettre un joint pour améliorer le roulement sur le carrelage de la roue.

Merci pour votre aide
Avatar du membre
DranerB
Administrateur
Messages : 1557
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 95 fois
A été remercié : 188 fois
Contact :

Re: Rainurage

Message non lu par DranerB » 08 mars 2020, 21:14

Tu montres ce que tu as fait dans Fusion, mais pour t'aider, ce serait bien de voir aussi ce que que veux faire..... :-)
Bien Cordialement,
Bernard
jp1974
Pied Tendre
Messages : 6
Enregistré le : 08 mars 2020, 17:37
A remercié : 2 fois
A été remercié : 1 fois

Re: Rainurage

Message non lu par jp1974 » 09 mars 2020, 11:42

Bonjour Draner,

Merci pour ta réponse. voici la roue que j'ai en partie reproduit


Avatar du membre
DranerB
Administrateur
Messages : 1557
Enregistré le : 31 janv. 2019, 11:56
Localisation : Bourbon-Lancy, France
A remercié : 95 fois
A été remercié : 188 fois
Contact :

Re: Rainurage

Message non lu par DranerB » 09 mars 2020, 17:51

jp1974 a écrit :
09 mars 2020, 11:42
Bonjour Draner,

Merci pour ta réponse. voici la roue que j'ai en partie reproduit
Effectivement, la photo aide. Tu fais un sketch sur un plan perpendiculaire a ta roue, juste avec le rectangle de la rainure. Ensuite, tu fais un revolve avec l'axe de la roue comme axe.
2020-03-09 17_48_43-Window.png
2020-03-09 17_49_36-Window.png
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Bien Cordialement,
Bernard
jp1974
Pied Tendre
Messages : 6
Enregistré le : 08 mars 2020, 17:37
A remercié : 2 fois
A été remercié : 1 fois

Re: Rainurage

Message non lu par jp1974 » 09 mars 2020, 19:20

Bonsoir

Merci encore pour ton aide.

Je vais voir par rapport à ce que j'ai déjà créer si je peux modifier tel que tu me l'a indiqué avec la fonction "Revlve"....je ne suis pas sur de pouvoir le faire avec mon dessin déjà crée.

Je reviens vers toi pour te tenir informé.

JP
jp1974
Pied Tendre
Messages : 6
Enregistré le : 08 mars 2020, 17:37
A remercié : 2 fois
A été remercié : 1 fois

Re: Rainurage

Message non lu par jp1974 » 09 mars 2020, 20:33

Super j'y suis arrivé. Bon j'ai essayé sur un cylindre tout simple que j'ai crée pour l'occasion et cela a fonctionné. Je n'y suis pas arrivé sur la pièce que j'ai dessiné mais je pense que de toute manière je m'y suis mal prit au départ. Je vais donc la re-dessiner différemment pour terminer par cette maudite rainure que je n'arrivais pas à faire.

encore merci
bonne soirée
jp1974
Pied Tendre
Messages : 6
Enregistré le : 08 mars 2020, 17:37
A remercié : 2 fois
A été remercié : 1 fois

Re: Rainurage

Message non lu par jp1974 » 11 mars 2020, 19:40

Bonjour

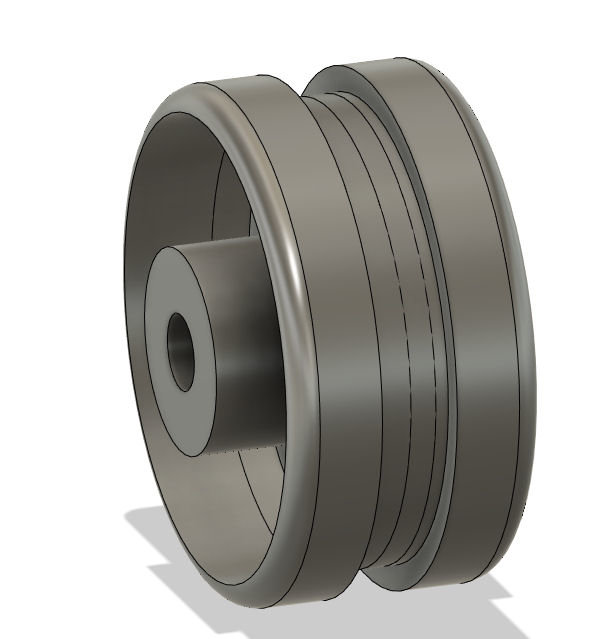

Et voilà le résultat fini.

Merci encore pour ton aide.
